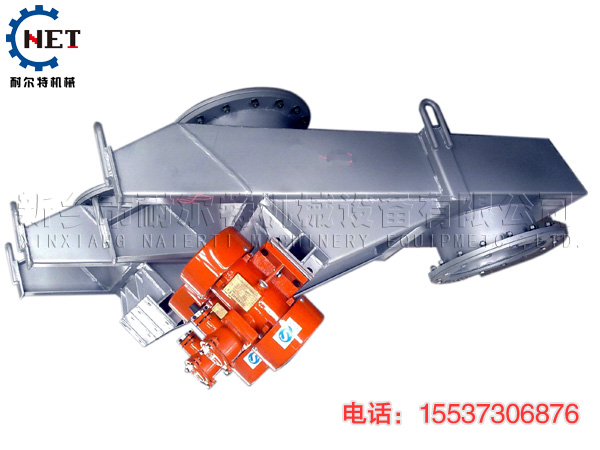

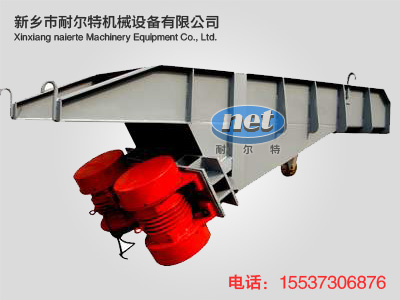

GZG电机振动给料机

GZG电机振动给料机产品概述

    GZG系列电机振动给料机是一种常用的振动给料设备,主要用于把块状、颗粒状及粉状物料从贮料仓或其它贮料设备中均匀、连续或定量地给到受料设备中，适应于自动配料、定量包装和自动控制。广泛应用于矿山、冶金、煤炭、建材、化工、电力、粮食等行业的连续或定量给料、自动配料等作业上。
    GZG系列电机振动给料机在多种场合已经广泛替代了电磁振动给料机，由于采用振动电机为振动源，其转速、功率的控制性非常强，通过控制电机的转速和输送功率，可以达到定量控制，使该系列电机振动给料机的给料量在实际生产中达到定量控制变得非常方便。如在电厂的供煤系统中，普遍采用变频器将电机振动给料机连入自动供煤系统。
    GZG系列电机振动给料机在使用过程中，可以调节激振力来改变和控制流量，因而调节方便，流量稳定，噪音低，耗电小，无冲料现象，同时本机具有重量轻，体积小，噪音低，耗电少，保养方便、安装维修方便等特点，如采用封闭式结构，可防止粉尘外溢及环境污染。

GZG电机振动给料机技术参数

型号	生产率t/h	给料槽尺寸宽*长*高mm	运行方式	粒度mm	振动电机					重量Kg
					电压V	频率Hz	型号	功率KW	振动频率次/分
GZG30-4	15	300*1000*160	连续	120	380	50	YZD2.5-4	0.18*2	1450	110
GZG40-4	30	400*1200*160					YZD5-4	0.25*2		155
GZG50-4	50	500*1200*160					YZD8-4	0.4*2		190
GZG60-4	80	600*1800*180		180			YZD16-4	0.75*2		410
GZG70-4	100	700*1800*200		180			TZP20-4	1.1*2		440
GZG80-4	200	800*2000*225		200			TZD32-4	1.5*2		640
GZG90-4	300	900*1500*300		250			YZD50-4	2.2*2		730
GZG110-4	400	1100*1500*300								900
GZG130-4	500	1300*1500*400		350						1000
GZG70-6	80	700*1800*200		150			YZD20-6	1.5*2	960	440
GZG80-6	160	800*2000*225		180			YZD30-6	2.2*2		670
GZG90-6	240	900*1500*300		240			YZD40-6	3.0*2		740
GZG110-6	320	1100*1500*300					YZD50-6	3.7*2		940
GZG130-6	400	1300*1500*400		320						1040
GZG150-6	500	1500*1800*500								2000
GZG180-6	800	1800*1800*500					YZD75-6	5.5*2		2590
ZG200-6	1000	2000*2000*500		360						3700

    1、振动给料机如用于配料、定量给料时，为保证给料的均匀稳定，防止物料自流，应水平安装。如进行一般物料连续给料，可下倾10°安装。对于粘性物料及含水量较大的物料可以下倾15°安装。GZG型电机振动给料机安装与调试、使用与维护

    2、安装后的给料机应留有20mm的游动间隙，横向应水平，悬挂装置采用柔性连接。
    3、空试前应将全部螺栓紧固一次，尤其是振动电机的地脚螺栓，连续运转3-5小时应重新紧固一次。
    4、试车时，两台振动电机必须反向旋转。
    5、给料时在运行过程中应经常检查振幅，电流及噪音的稳定性，发现异常应及时停车处理。
    6、电机轴承每2个月加注一次润滑油，高温季节应每月加注一次润滑油。

GZG电机振动给料机主要特点

1.结构简单、重量轻、噪音低、工作可靠、给料能力大、安装维护方便。
2.利用特制振动电机自同步原理，起动迅速、工作稳定、停车平稳。
3.物料按抛物线轨迹连续向前作跳跃运动，因此给料槽磨损较小。
4.由于可以瞬时地改变和启闭料流，所以给料量有较高的精度。
5.本系列电机振动给料机不适合有防爆的场合。

GZG电机振动给料机工作原理

    GZG系列给料机的给料过程是利用特制的振动电机或两台电动机带动激振器驱动给料槽沿倾斜方向作周期直线往复振动来实现,当给料槽振动的加速度垂直分量大于重力加速度时,槽中的料被抛起,并按照抛物线的轨迹向前跳跃运动,抛起和下落在瞬间完成,由于激振源的连续激振,给料槽连续振动,槽中的物料连续向前跳跃,以达到给料的目的。

GZG电机振动给料机适用范围

    GZG系列电机振动给料机广泛应用于矿山、冶金、煤炭、建材、轻工、化工、电力、粮食等各行业中，用于把块状、颗粒状及粉状物料从贮料仓或漏斗中均匀连续或定量地给到受料装置中去。如向破碎、选煤、筛分、运输、包装机械等给料、配料等。

GZG电机振动给料机设备选型

    1、生产率的确定：本系列电机振动给料机的生产率是以河砂为标准物料给出的（堆比重为1.6T/m3）。当物料堆比重大于1.6T/m3时，其产量可按额定值选取；当物料的堆比重在1.2～1.6T/m3时，其产量可达到额定产量的0.9～1.0倍；当物料堆比重在0.8～1.2T/m3时，其产量可达到额定值的0.8～0.9倍。物料堆比重小于1.6T/m3时，须适当增加料层厚度，以提高产量。对于振动给料机难于输送的物料（如滑石粉、钛白粉、白泥、面粉、粘土等），以及含水量较大的亲水性物料,则应根据试验确定产量。必要时将槽体适当倾斜安装（一般向下倾斜10～15度），以增加给料量。
    2、控制箱的选择：本系列电机振动给料机配套控制箱为反接制动控制箱，它可使给料机在停车时，快速停机，使给料机迅速通过共振区，避免过大振幅对机器造成损害。该控制箱具有过流、过压、断相等保护功能，另可根据工艺要求，增加能耗制动、快慢加料、远程控制及无级调速等功能。用户在订购时请注明。
    3、给料机使用条件：
（1）环境温度不超过+40℃；
（2）在环境温度为20±5℃时，周围介质相对湿度不大于85%；
（3）周围没有严重腐蚀及影响电气绝缘的介质。
    4、如在选型时遇到空间距离限制宽度，可考虑将振动电机改为后置安装，减小宽度尺寸。

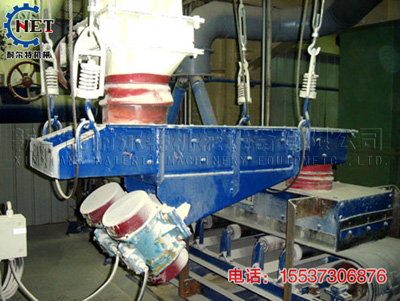

温馨提示：GZG系列电机振动给料机由于常应用于各种特定给料场合，其外形尺寸一般根据买方实际要求设计生产，以满足各种给料量及场地安装要求。该系列振动给料机常用为挂式，根据应用场合不同，可以选用钢制弹簧或者是橡胶弹簧。该系列振动给料机也可以座式安装，也可以加装棒条、高耐磨衬板等作为放矿机使用。其具有灵活多变的使用方式，上述参数仅为常用情况下参数，具体情况请咨询本公司技术人员。

GZG电机振动给料机定制设计

下振式:振动电机置于给料机下面;
上振式:振动电机置于给料机上面;
调速式:振动电机的振频可在0--额定频率范围内无级调速度;
敞开式:给料机上面敞开,比较适合下振式;

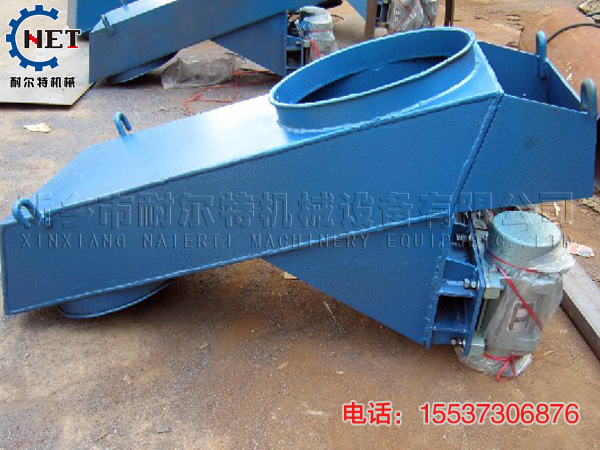

密封式:给料机除进出料口外,全部密封;

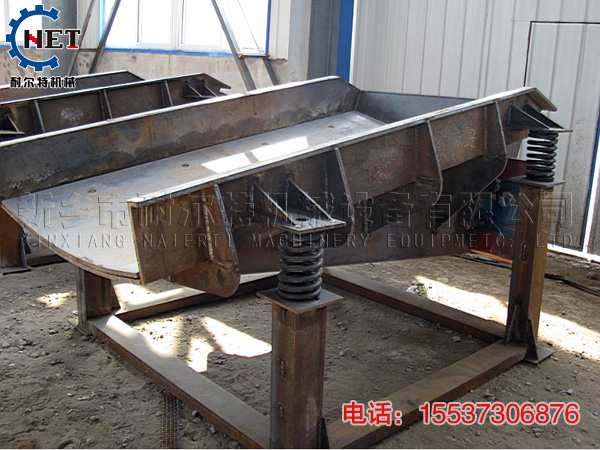

基座式:对于大型(重型)给料机,一般采用座式结构.
另我公司还可根据您的生产要求,为您订做各种型号给料机。
★我公司可根据用户需要设计制造特殊型号规格的振动给料机。
★我公司对所有技术资料、尺寸保留修改的权利，如实物与文中图案不符，应以实物为准。
