三电机多振形筛分机的结构组成

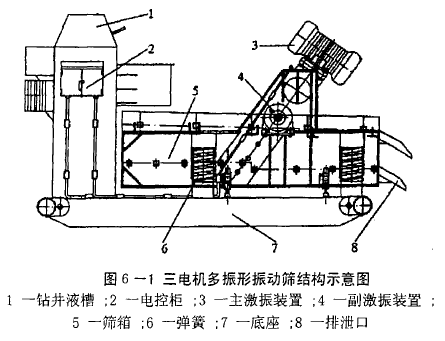

        三电机多振形振动筛分机结构由底座、分流槽、电控箱、上筛箱、下筛箱、弹簧、筛网、绷板、主振源、副振源、排砂槽等组成,如图6一1所示。

        振动筛分机的筛箱分为上筛箱和下筛箱两层结构。上筛箱中安装有20一40目粗筛网,快速粗大岩屑,加大筛网的过流量。当快速钻进时,所产生的固体颗粒较大,用上层粗筛网将其清除掉,有利于保护下层较网,使细筛网免受粘而大的固体颗粒的损坏。
        预制筛网利用绷板和绷紧螺栓紧固在上筛箱上。下筛箱中安装120目以上目数的细筛网,分别用绷板和紧固螺栓紧固在下筛箱上。主振源、由两台振动电动机组成,两电动机安装在筛箱上部的一个共用横管上,两电动机之间采用平板连接以提高主振结构的强度。
        两电动机所产生的直线激振力与水平方向成一适当的夹角,副振源由一台振动电动机组成,且该电机的轴线通过参振体的质心。
