DZSF型直线振动筛

DZSF型直线振动筛产品概述

       DZSF系列直线振动筛简称直线筛，是一种用双振动电机驱动的通用型振动筛分设备。装备的两台振动电机做同步、反向旋转时，其偏心块所产生的激振力在平行于电机轴线方向的合力相互抵消，而在垂直于电机轴方向的合力在偏心块同向时达到最大，因此该系列振动筛的运动轨迹为一直线。两电机轴相对筛面有一倾角，在激振力和物料自重力的合力作用下，物料在筛面上被抛起跳跃式向前作直线运动，从而达到对物料进行筛选和分级的目的。

       DZSF系列直线振动筛适用于粒度在0.074-5mm,含水量小于7%、无粘性的各种干式粉状物料的筛分,最大给料粒度一般不大于10mm。 该系列振动筛也可以进行液体的过滤筛分作业，多用于污水处理，亦可以用于较大颗粒的煤粉类物料的筛分，在进行较大物料处理时，筛体厚度需加厚，电机功率需加大，换装冲孔筛板作为筛网等。详细情况，请咨询我公司技术人员。

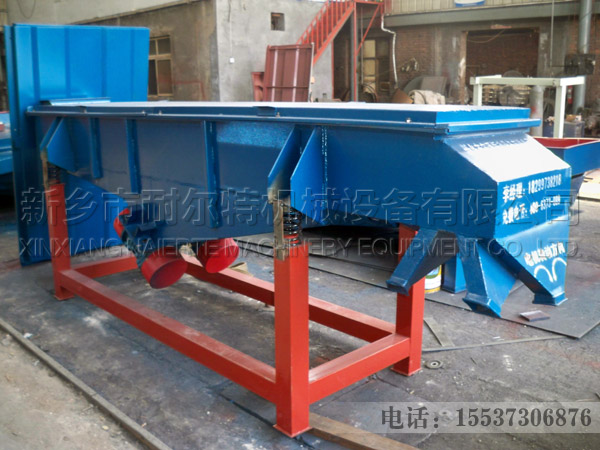

1035-4F直线振动筛

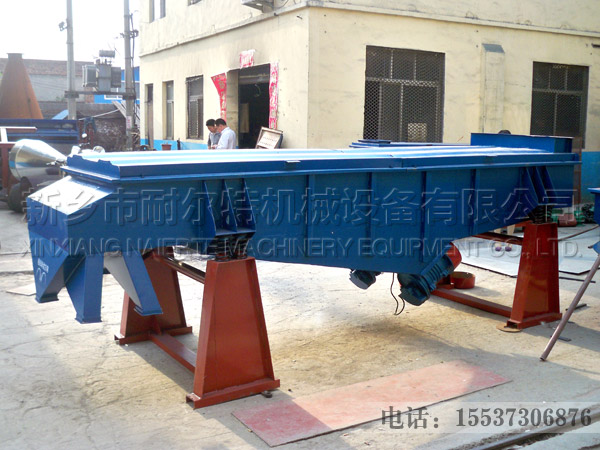

525-2F不锈钢直线振动筛

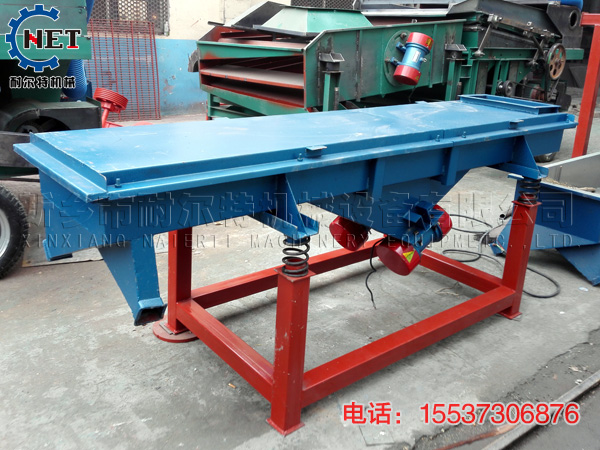

不锈钢直线振动筛

DZSF型直线振动筛结构图

直线振动筛结构图

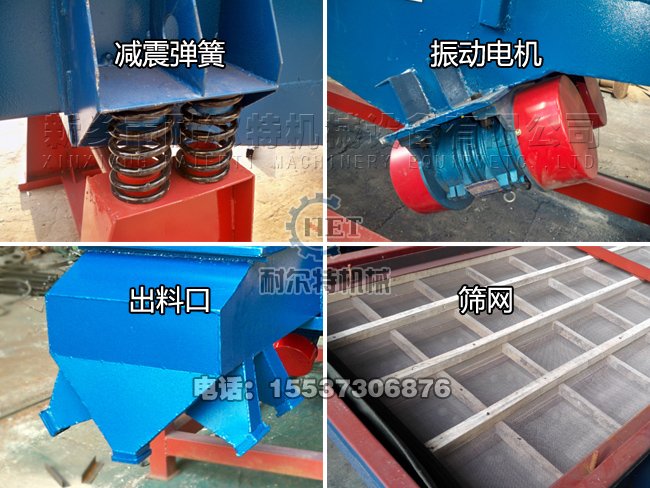

直线振动筛局部图

    减震弹簧：根据直线振动筛型号大小，可选用钢簧、橡胶弹簧、复合弹簧，数量有4个、8个不等；
    振动电机：直线振动筛型号越大，对应的振动电机型号、功率也越大；
    出料口：根据客户要求，出料口可制作为任意方向，如有特殊要求，订货时请说明；
    筛网：根据筛分的物料来选择网孔的尺寸、大小，一般25目以下筛网加装弹跳球、托网。

DZSF型直线振动筛动画演示

DZSF型直线振动筛主要特点

       DZSF系列直线振动筛具有体积小、结构简单合理、筛分精度高、全封闭无污染、低噪音、低能耗、维修方便、保养简单、筛网寿命长等优点。可单层或多层使用，最多可达到五层，筛框一般为木制结构，若筛孔较大，产量较高时筛框可制成钢质结构，若筛分腐蚀性物料，与物料接触部分采用不锈钢制作。电机安装方式可分为下振式和侧振式，减振器安装方式可分为座式和吊挂式。另我公司还可以根据用户需要进行特殊设计制造。

DZSF型直线振动筛适用行业

       DZSF型直线振动筛适用于0.74-10mm，含水小于7％，无粘性物料的任何干式物料的筛分。主要用于磨料磨具原料、化工、塑料、医药、树脂粉、陶瓷原料、冶金、建材、粮食、化肥等行业中的干式粉状、细颗粒状或细微粉物料的筛分。

DZSF型直线振动筛主要技术参数表

      注意:DZSF系列新乡直线振动筛是一种全封闭型的直线振动型振动筛，根据客户的要求不同，可以根据用户的不同要求定制设备．如需购买设备请咨询公司服务人员，此表参数为标准筛机参数，仅供选型参考．

DZSF型直线振动筛产品结构

　　 1、筛箱：由数种厚度不同的钢板焊制而成，具有一定的强度和刚度，是筛机的主要组成部分。
　　 2、筛框：由松木或变形量较小的木材制成，主要用来保持筛网平整，达到正常筛分。
　　 3、筛网：有低碳钢、黄铜、青铜、不锈钢丝等数种筛网。
　　 4、振动电机(使用与维修方法详见振动电机使用说明书)。
　　 5、电机台座：安装振动电机，使用前连接螺钉必须拧紧，特别是新筛机试用前三天、必须反复紧固，以免松动造成事故。
　　 6、减振弹簧：阻止振动传给地面，同时支持筛箱的全部重量，安装时，弹簧必须垂直与地面。
　　 7、支架：由四个支柱和两个槽钢组成，支持着筛箱，安装时支柱必须垂直与地面，两支柱下面的槽钢应相互平行。

DZSF型直线振动筛产品使用与维修指导

　　 1、本机应装设电气保护装置。
　　 2、本机运行初期，每天至少检查地脚螺栓一次，防止松动。
　　 3、当电机旋转方向不符合要求时，调整电源相序即可。
　　 4、电机应保证润滑良好，每运行二周左右补充锂基润滑脂（ZL-3）一次，加油时，通过油杯加入适量锂基润滑脂。当采用密封轴承时，电机没有安装油杯。
　　 5、本机累计运行1500小时后，应检查轴承，若有严重损伤时应立即更换。
　　 6、本机停置较长时间后再次使用时，应测量绝缘电阻，用于500伏兆欧表测量，应大于0.5兆欧。

DZSF型直线振动筛产品日常保养

1、启动前：
　　 （1）检查粗网及细网有无破损;
　　 （2）检查运输支撑是否拆除。

2、启动时：
　　 （1）注意有无异常杂音;
　　 （2）电流是否稳定;
　　 （3）振动有无异状;

3、使用后：每次使用完毕即清理干净。

DZSF型直线振动筛产品定期保养

    定期的检查粗网，细网和弹簧有无疲劳及破损，机身各部位是否因振动而产生损坏，需添加润滑油的部位必须加油润滑。

    备注：DZSF系列新乡直线振动筛（新乡直线筛）产品制作材质分别为：普钢、碳钢、不锈钢三种材质，具体型号及参数请参照直线筛技术参数表中的数据，选型及报价请联系我们的工作人员，另外，我公司还可以根据客户要求制作各种型号规格的直线振动筛，比如：粮食直线筛，葵花籽直线筛，轻型直线筛等特殊行业专用直线筛。
