GX管式螺旋输送机

【产品概述】：GX管式螺旋输送机产品概述螺旋输送机广泛应用于建材、冶金、化工、电力、煤炭、机械、轻工、粮食及食品行业，适宜输送粉状、颗粒状、小块状物料，如水泥、煤粉、粮食、化肥、灰渣、沙子、焦炭等；不宜输送易变质、粘性大、易结块的物料。螺旋输送机工作环境温度通常为-

销售热线:15537306876

产品介绍

GX管式螺旋输送机概述

GX管式螺旋输送机是工农业各部门机械化运输工作的主要机组，可使运输工作减轻劳动强度，提高工作效率，应用范围很广泛。适用于输送粉状、粒状及小块物料：如煤粉、水泥、矿沙、炉灰、石灰、化肥、苏打、食盐、砂糖、谷物、淀粉、棉子、麦芽、饲料、饲料、锯木宵等，因此在水泥厂、化肥厂、化工厂、铁厂、矿山、糖厂、造纸厂、维尼龙厂、饲料公司、水利工场使用较多。其优点是结构简单，成本低，面积小，操作安全方便、在运输过程中能与外界隔离，是一种封闭的运输设备，它不仅可以水平运输，而且可以倾斜运输。

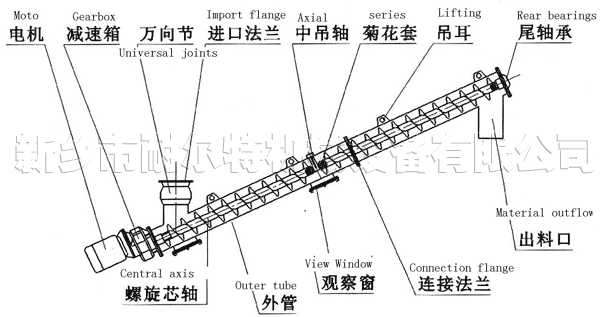

GX管式螺旋输送机结构

管式螺旋输送按结构可分为头节、中间节及尾节三部分。每一部分中又有几种不同的长度，依不同的输送长可组成一台完整的螺旋机。

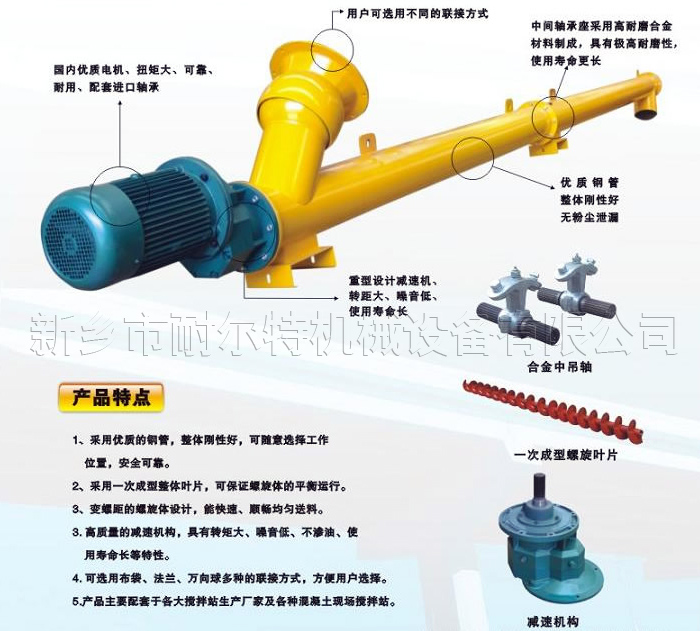

GX螺旋输送机真机图片

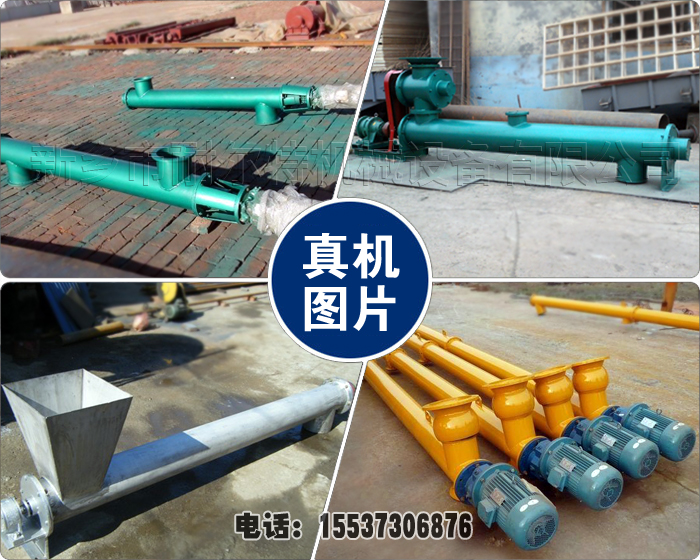

管式螺旋输送机真机图片

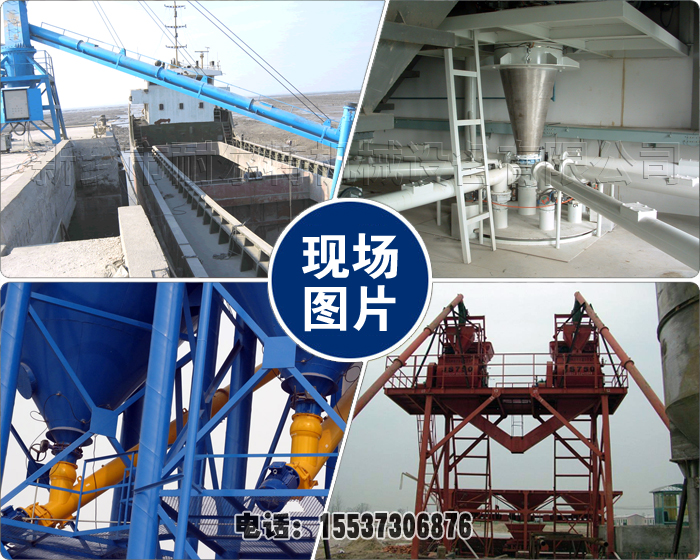

GX管式螺旋输送机使用现场图片

GX圆管式螺旋输送机是定型产品。螺旋直径有七种规格，机长3～70m，级差0．5m。可在环境温度-20～50度条件下，以小于20度的倾角单向输送温度低于200度的物料。GX型螺旋输送机按结构可分成头节，中间节，尾节三部份。每一部份又可分几种不同的长度，依不同的输出送长度可组成一台完整的输送机。

GX管式螺旋输送机技术参数

LS型	100	160	200	250	315	400	500	630	800	1000	1250
GX型			200	250	300	400	500
螺旋直径(mm)	100	160	200	250	315	400	500	630	800	1000	1250
螺距(mm)	100	160	200	250	315	355	400	450	500	560	630
转速(r/min)	140	120	90	90	75	75	60	60	45	35	30
输送量QΦ=0.33（m³/h）	2.2	7.6	11	22	36.4	66.1	93.1	160	223	304	458
功率Pd 1=10m(KW)	1.1	1.5	2.2	2.4	3.2	5.1	4.1	8.6	12	16	24.4
功率Pd 1=30m(KW)	1.6	2.8	3.2	5.3	8.4	11	15.3	25.9	36	48	73.3
转速(r/min)	120	90	75	75	60	60	45	45	35	30	20
输送量QΦ=0.33（m³/h）	1.9	5.7	18	18	29.1	52.9	69.8	125	174	261	305
功率Pd 1=10m(KW)	1.0	1.3	2.1	2.1	2.9	4.1	4.7	6.8	9.4	14.1	16.5
功率Pd 1=30m(KW)	1.5	2.3	4.5	4.5	7	8.9	11.6	20.4	28.3	42.2	49.5
转速(r/min)	90	75	60	60	45	45	35	35	30	20	16
输送量QΦ=0.33（m³/h）	1.4	4.8	15	15	21.8	39.6	54.3	97	149	174	244
功率Pd 1=10m(KW)	0.9	1.2	1.9	1.9	2.5	3.4	4.3	5.4	8.1	9.5	13.3
功率Pd 1=30m(KW)	1.2	2.2	3.8	3.8	5.4	6.8	9.2	16	24.4	28.6	39.9
转速(r/min)	75	60	45	45	35	35	30	30	20	16	13
输送量QΦ=0.33（m³/h）	1.2	3.8	11	11	17	31.7	46.5	73.0	99.3	139	199
功率Pd 1=10m(KW)	0.75	1.1	1.6	1.6	2.1	3.1	3.7	4.6	5.7	7.7	11
功率Pd 1=30m(KW)	1.1	1.8	3.4	3.4	4.4	5.6	8	14	16.7	23.2	33
