YJD星型卸料器

【产品概述】：YJD系列卸料装置又名电动卸灰阀星型卸料器，叶轮给料机，它由电机、齿差行星减速器(X)或针轮摆线减速机(Z)与转龙式卸料器三部分组成。共有两个系列,60种规格。进出口法兰方形的为A型,圆形的为B型。

销售热线:15537306876

产品介绍

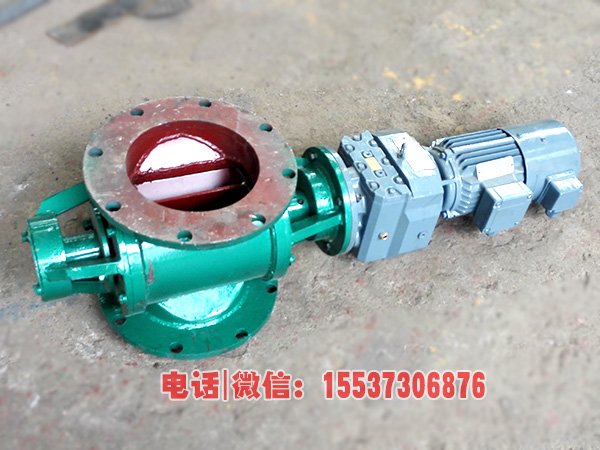

YJD星型卸料器简介

YJD系列卸料装置又名电动卸灰阀星型卸料器，叶轮给料机，它由电机、齿差行星减速器(X)或针轮摆线减速机(Z)与转龙式卸料器三部分组成。共有两个系列,60种规格。进出口法兰方形的为A型,圆形的为B型。

星型卸料器

本卸料装置是除尘设备排灰、送风和其它设备给料的主要设备,适用于粉状物料和颗粒状物料。为环保、治金、化工、粮食、食品等工业部门广泛应用。

产品特点

1、结构紧凑,造型美观,使用方便。
2、运转平稳,噪音低。
3、由于轴承、齿箱离开壳体一段距离,对于高温、润滑都有较大改善。
4、本厂也可按用户要求设计制造。
5、本产品在出厂彰,以注有针轮摆线减速机专用润滑脂,请定期检查加油。

使用及维护

1、本机适用于连续工作制,允许正反向运转。
2、输出轴与输入轴与其它零件配合时,不允许直接锤击,以防损坏。
3、在运输及安装过程中,应保持平稳,避免磁撞,以免造成壳体断裂、变形等。
4、本机在出厂前减速机已注足润滑油00号润滑脂,卸灰阀已注足锂基润滑脂。投入使用后6-10个月内,传动及轴承部位应补充或更换油脂。若在环境温度较高、潮湿或空气中灰尘过多时,应适当缩短抽油时间。
5、在使用过程中,如设备出现沿轴向漏风、漏灰等现象,可紧固压料盖螺丝(3、11)或从新更换石棉盘根(17、18)再压紧料盖即可
6、在运转过程中,避免因物料颗料大,粘接力强引起的设备超载运输,或除尘器中遗留异物造成的设备卡壳或电机短路而导致设备损坏,建议用户及时检查并加装过载保护装置。

维修与拆装

1、我厂生产的各种型号卸料装置,内部结构相同,因此其拆卸与装配工艺顺序基本相同,拆卸前应先分离减速电机与卸料阀体的连接。
2、拆卸:首先松开轴承压盖(16)卸下紧固螺丝(15)及止退垫(14)取下后端盖(10)和叶轮(8)然后依资依次分解(7、6、2)等部件3、装配:装配前将全部零件清洗干浄,装配颅序与拆卸相反。

YJD星型卸料器技术参数

型号数据名称		YJD2	YJD4	YJD6	YJD8	YJD10	YJD12	YJD14	YJD16	YJD18	YJD20	YJD26	YJD30
卸料量 L/r		2	4	6	8	10	12	14	16	18	20	26	30
r/min	Z型	33 也可按用户要求订作
工作温度℃		T≤80℃
物料		粉状，颗粒状
电机	型号	Y801-4	Y802-4			Y90S-4			Y90L-4			Y100L1-4	Y100L2-4
	KW	0.55	0.75			1.1			1.5			2.2	3
	r/min	1390				1400						1430
重量		53	71	86	101	121	141	161	181	191	221	251	301

YJD星型卸料器外形尺寸

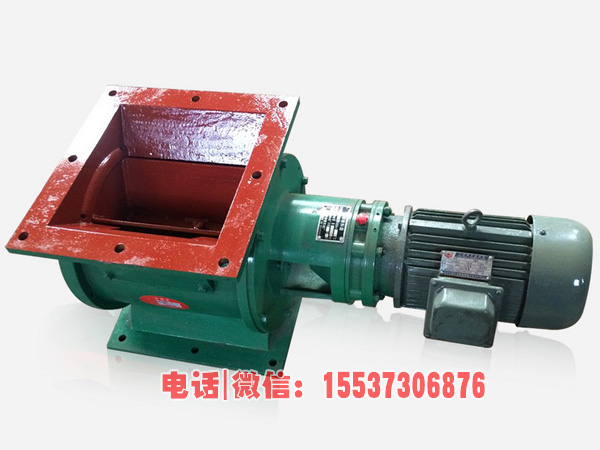

星型卸料器A型法兰

型号	A	B	C	E	F	M	H	h	n-φ
YJD02型	240	200	150	650	420	122.5	225	12	8-9
YJD04型	260	230	180	758	526	140	280	15	8-11
YJD06型	280	250	200	778	536	150	300	15	8-11
YJD08型	300	270	220	798	546	160	320	18	8-11
YJD10型	320	290	240	880	628	170	340	18	8-13
YJD12型	340	310	260	900	638	180	360	18	8-13
YJD14型	360	330	280	920	648	190	380	20	8-17
YJD16型	380	350	300	960	678	200	400	20	8-17
YJD18型	400	370	320	980	688	220	440	22	8-17
YJD20型	420	390	340	1000	698	230	460	22	8-17
YJD26型	480	450	400	1150	740	260	520	24	8-17
YJD30型	600	520	440	1190	755	300	600	24	12-17

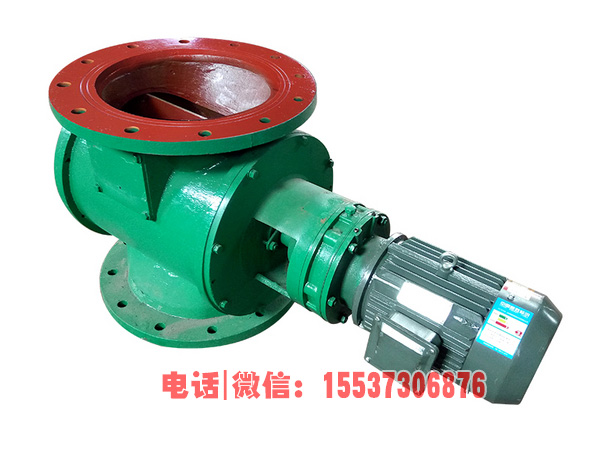

型号	ØA	ØB	ØC	E	F	M	H	h	Ø
YJD02型	250	210	150	650	420	122.5	225	12	9
YJD04型	280	240	180	758	526	140	280	15	11
YJD06型	300	260	200	778	536	150	300	15	11
YJD08型	320	280	220	798	546	160	320	18	11
YJD10型	340	300	240	880	628	170	340	18	13
YJD12型	360	320	260	900	638	180	360	18	13
YJD14型	380	340	280	920	648	190	380	20	17
YJD16型	400	360	300	960	678	200	400	20	17
YJD18型	420	380	320	980	688	220	440	22	17
YJD20型	440	400	340	1000	698	230	460	22	17
YJD26型	500	460	400	1150	740	260	520	24	17
YJD30型	540	500	440	1190	755	280	560	24	17
