橡胶弹簧

橡胶弹簧概述

    橡胶弹簧：是一种高弹性体,制作材料有普通橡胶。橡胶弹簧弹性模量小，受载后有较大的弹性变形，借以吸收冲击和振动。它能同时受多向载荷，但耐高温性和耐油性比钢弹簧差。如有特殊要求可用耐油橡胶制成。该产品减振效果好,共振领域小,使用寿命长,成本低,还有良好的耐寒性,优良的气密性,防水性,电绝缘性,是减振的最佳选择。
    橡胶弹簧形状不受限制，有较大的弹性变形，容易实现非线性要求，减振隔音效果良好。复合橡胶弹簧相比较橡胶弹簧，前者形状受金属螺旋弹簧限制，线性要求高，重量重，但是其承重载荷量大的优点却不是纯橡胶弹簧可比拟的。

橡胶弹簧特点

(1)形状不受限制，各个方向的刚度可以根据设计要求自由选择；
(2)弹性模量虽小，可以得到较大的弹性变形，容易实现理想的非线性特性；
(3)具有较高的内阻．这对于突然冲击和高频振动的吸收以及隔音具有良好的效果；
(4)同一橡胶弹簧能同时承受多向载荷，从而使系统的结构简化；
(5)安装和拆卸简便，无需润滑，有利于维护保养．

橡胶弹簧技术参数

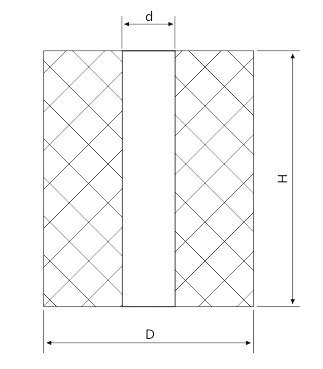

规格  D×H×d﹝mm﹞	外径D (mm)	内径d (mm)	自由高度H (mm)	工作变形量 FV(cm)	刚度KL (kg/cm)	工作载荷  (Pa)
Ф50×50×Ф18	50	18	50	0.8	50	80
Ф60×60×Ф20	60	20	60	0.8	60	100
Ф80×80×Ф25	80	25	80	0.8	100	200
Ф80×80×Ф30	80	30	80	0.8	100	200
Ф100×100×Ф25	100	25	100	1	140	500
Ф100×100×Ф30	100	30	100	1	140	500
Ф100×130×Ф30	100	30	130	1	150	550
Ф120×120×Ф30	120	30	120	1.2	220	600
Ф120×140×Ф30	120	30	140	1.2	230	650
Ф127×127×Ф30	127	30	127	1.2	230	640
Ф130×130×Ф30	130	30	130	1.3	240	680
Ф140×140×Ф30	140	30	140	1.4	300	700
Ф140×160×Ф30	140	30	160	1.4	350	680
Ф140×160×Ф40	160	40	160	1.4	350	680
Ф160×160×Ф30	160	30	160	1.6	350	750
Ф160×160×Ф40	160	40	160	1.6	350	750
Ф160×160×Ф50	160	50	160	1.6	350	750
Ф160×160×Ф60	160	60	160	1.6	350	750
Ф160×235×Ф40	160	40	235	1.6	400	800
Ф160×240×Ф40	160	40	240	1.6	400	800
Ф180×180×Ф40	180	40	180	1.8	400	800
Ф180×240×Ф40	180	40	240	1.8	400	1000
Ф200×150	200		150	1.5	380	900
Ф200×150×Ф65	200	65	150	1.5	350	800
Ф200×200×Ф40	200	40	200	2	450	1000
Ф200×200×Ф50	200	50	200	2	450	1000
Ф200×300×Ф50	200	50	300	2	480	1300
Ф220×220×Ф40	220	40	220	2.2	500	1500
Ф220×220×Ф50	220	50	220	2.2	500	1500
Ф240×240×Ф50	240	50	240	2.4	550	1800
Ф250×250×Ф50	250	50	250	2.5	580	2000
Ф300×245×Ф80	300	80	245	1	480	2800
