筛网振动筛形成共振引起故障如何处理
作者：耐尔特机械 添加时间：2017-12-02
振动筛附属物与振动筛形成共振引起故障的改造处理

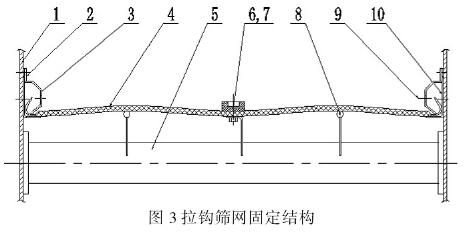

振动筛原来筛网安装方式为：通过两头用张紧板拉紧，中间加一条压板达到固定安装(如图3所示)。但是在实际应用中发现，由于工作环境较恶劣筛网压板松动、筛网材料塑性变 形等因素，运行一段时间后筛网松弛与振动筛钢梁产生相对振动，当相对振动与振动筛本身工作振动产生共振时，筛网拍打在筛面支撑筋(标志8)，就会对筛箱及横梁产生巨大威胁，一旦这种情况持续，筛箱开裂及横梁断裂将会发生。
振动筛原来筛网安装方式为：通过两头用张紧板拉紧，中间加一条压板达到固定安装(如图3所示)。但是在实际应用中发现，由于工作环境较恶劣筛网压板松动、筛网材料塑性变 形等因素，运行一段时间后筛网松弛与振动筛钢梁产生相对振动，当相对振动与振动筛本身工作振动产生共振时，筛网拍打在筛面支撑筋(标志8)，就会对筛箱及横梁产生巨大威胁，一旦这种情况持续，筛箱开裂及横梁断裂将会发生。
1.侧板;2.拉紧板挡块;3.拉紧板;4.拉钩筛网;5.横梁;6.筛面压块;7.螺栓副;8.筛面支承筋(顶起部位为圆钢或橡胶条);9.拉紧螺栓副(半圆头方颈螺栓);10.边角钢
为厂解决该问题，我们对振动筛筛面支撑筋进行厂改进，筛网安装保持原来两头张紧模式，但将中间的支撑筋由三根增加到五根，并且使甸根支撑筋都与中间那根一致、具备安装固定螺栓功能，通过多块压板押紧，保证厂筛网固定可靠，两块固定块间距较小，即使筛网本身的塑性变形也无法造成较大的相对振动，无法达到共振
