平面振动筛ADAMS仿真模型的建立

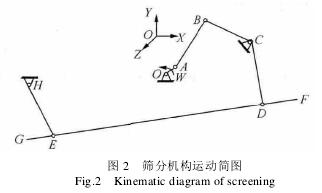

    根据总体设计，绘出该联合收割机清选装置的机构简图，如图 2 所示。

    参考国内同型号联合收割机清选装置的尺寸， 初定机构中曲柄 OA=22mm；连杆 AB=185mm， BC=120mm；前吊杆 CD=130mm，DE=560mm；筛 FG=730mm；后吊杆 HE=110mm；筛面倾角 a=8.5°。
    以 O 点为设计原点，各设计点在 ADAMS 中的 坐标值见表 1。
    用 ADAMS 中的建模实体 Link，建立机构的运 动实体。实体搭建完成后，调用 ADAMS 中的Revolution 约束，按照机构的实际状态，将各个构 件连接起来，并调用 ADAMS 中的运动发生器，给 曲柄施加角速度，在 ADAMS 中建立了振动筛机构 的运动模型。
