NE50板链斗式提升机

    NE系列斗式提升机是由国外引进先进技术研制的新产品，与TD、TH系列不同的是，它的牵引件为板链（板式链条），具有运行稳定，维护成本低等特点。链条是优质合金钢高强度板式链条,耐磨而可靠。

    NE50是常用的板链斗式提升机的一个型号，提升量：60立方/小时，为双排链样式。料斗运行速度0.5m/s。料斗宽度300mm，斗距：304.8mm。

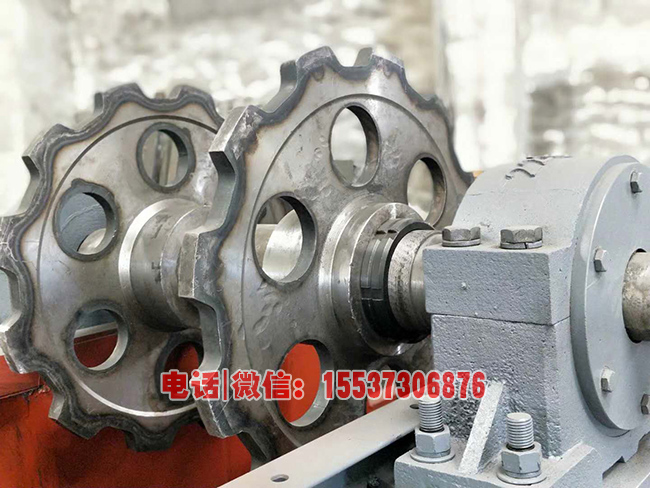

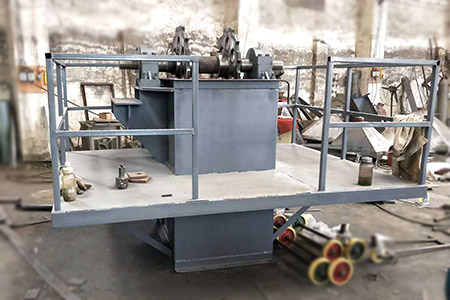

上图为NE50斗式提升机的机头部分、上部链轮部分。

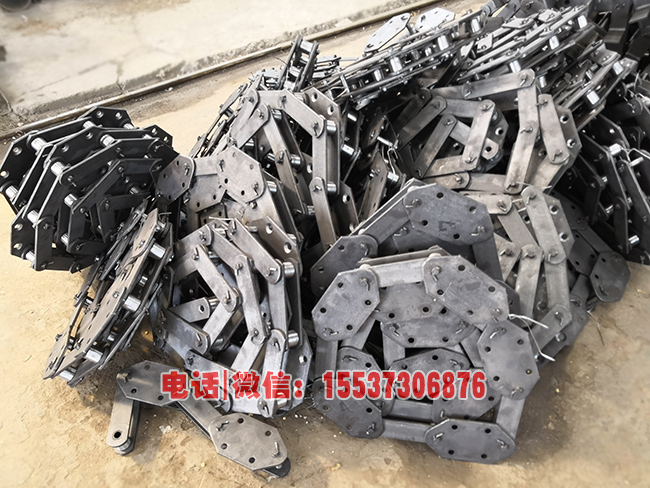

上图为NE50斗式提升机的链条、料斗。

    NE15、NE30斗式提升机为单排链样式，NE50及以上型号为双排链样式。其结构基本一样，NE系列板链式斗式提升机由运行部件、驱动装置、上部装置、中部机壳、下部装置组成。NE系列斗式提升机的上下链轮采用 ZG310-570。整体调质，HB229-269齿面淬火HRC40~48。链板采用 45 # HRC36~42。

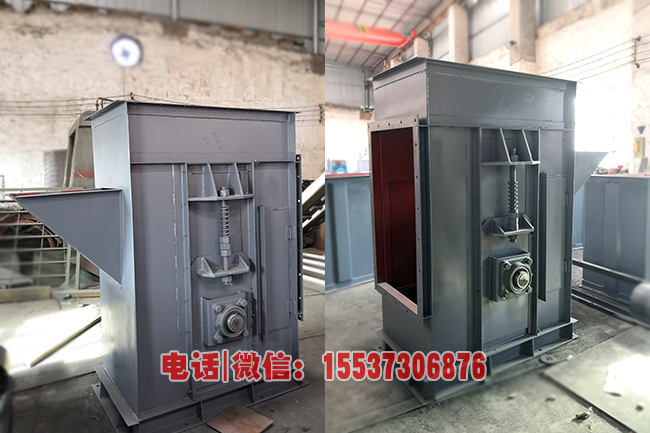

    上图为NE50斗式提升机的机尾部分，除出料口的 一面，其余三面均设计有检修门，方便安装和维护。

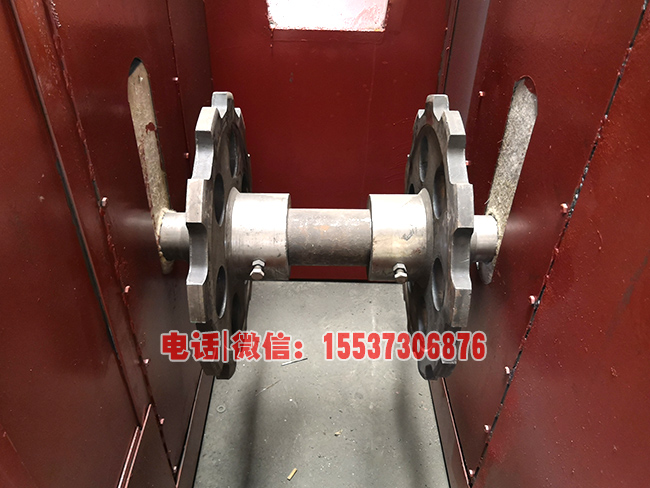

    上图为NE50板链斗式提升机的下链轮部分，上链轮为12齿，下链轮为11齿。
